Návod na ovládání tlačítek poloautomatického stroje QT4-24 pro výrobu betonových tvárnic a popis tlačítek na řídicím panelu

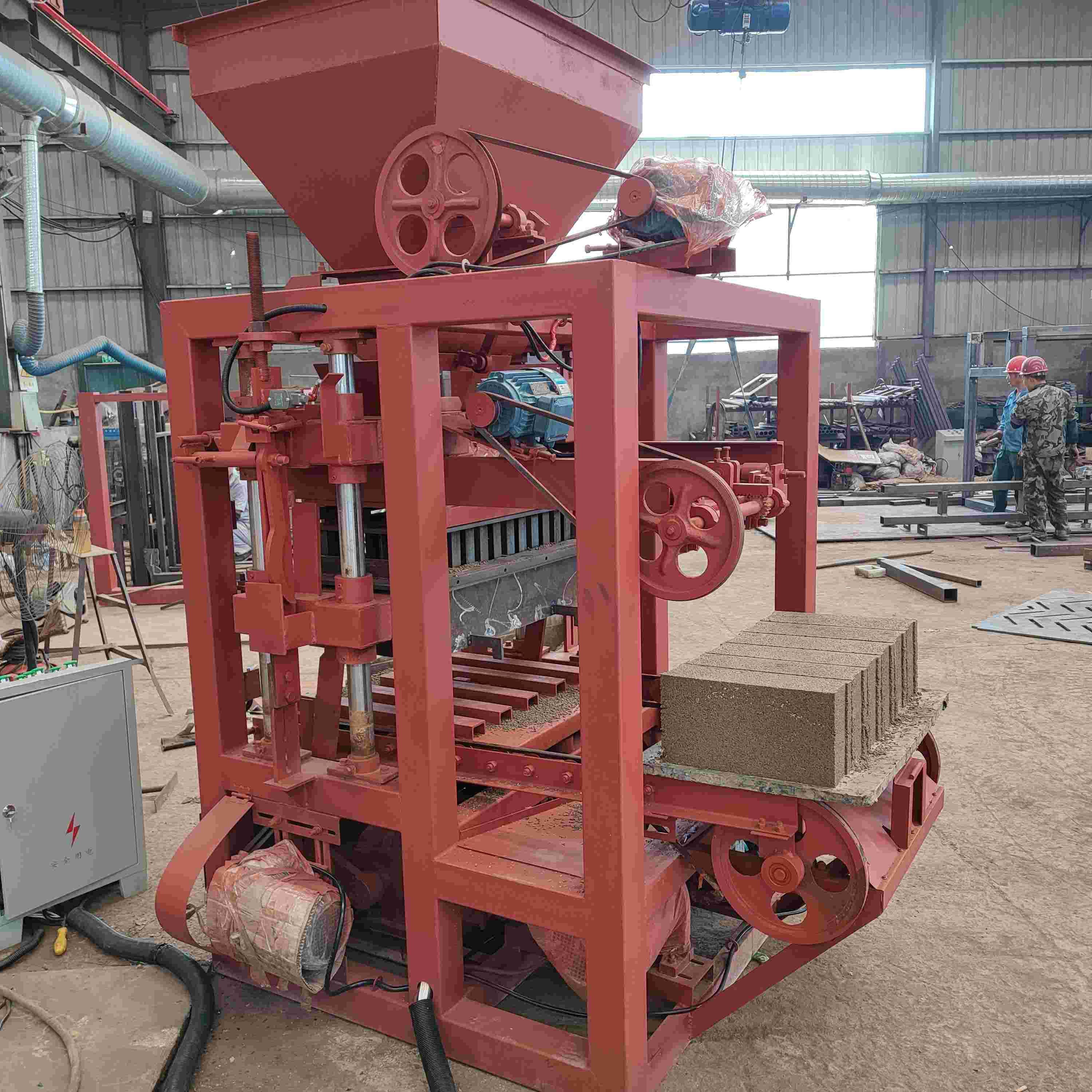

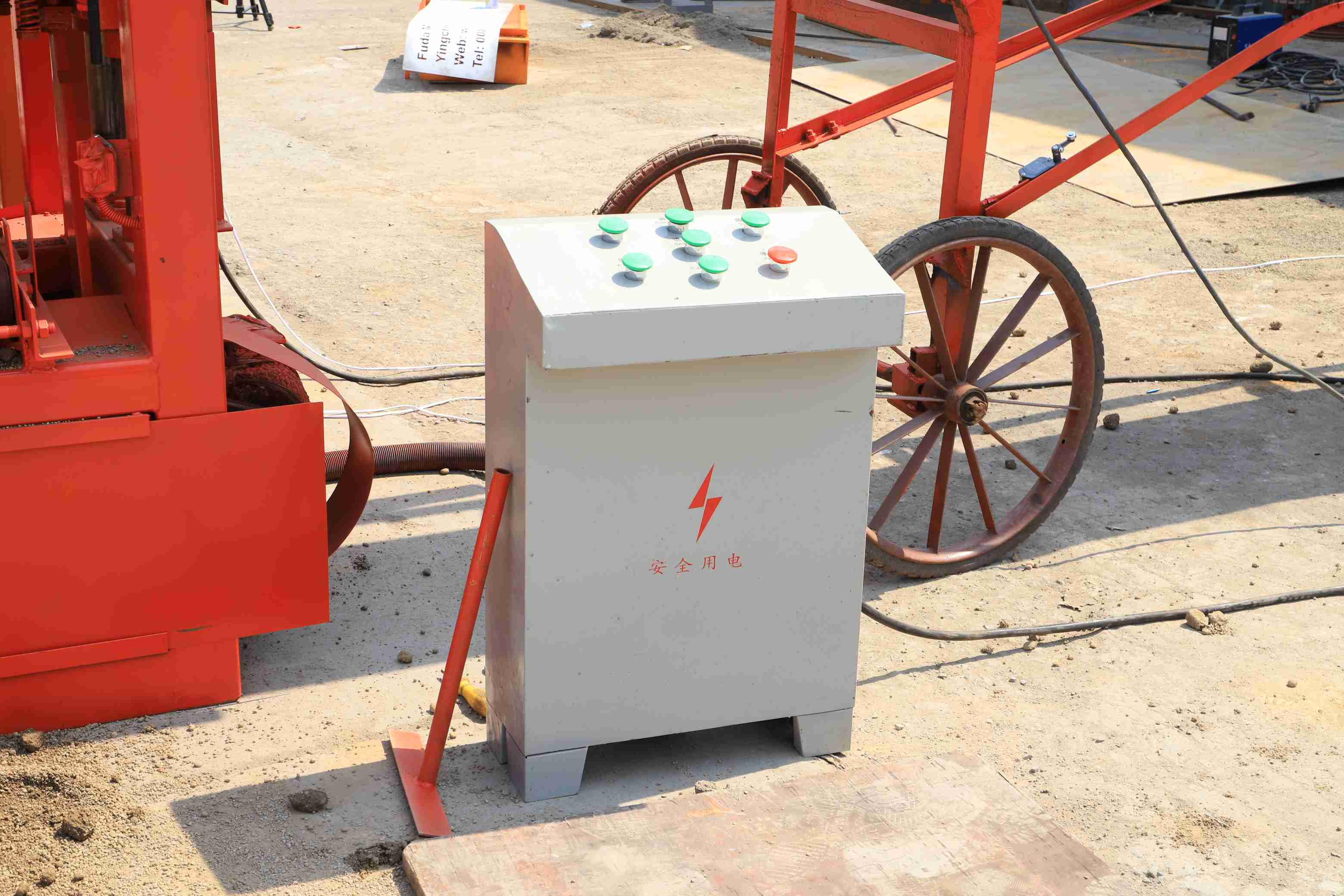

Hlavní stroj QT4-24 je vybaven jednoduchým ovládacím panelem s tlačítky, jehož funkce jsou jasné a snadno ovladatelné; všechna tlačítka jsou označena anglickými slovy a jednoduchými ikonami, což je vhodné pro obsluhu v rozvojových zemích. Funkce a způsob ovládání jednotlivých tlačítek jsou následující:

• Zvednutí formy

• • Funkce: Ovládá zvedání horní formy hlavního stroje.
  • Ovládání: Stiskněte tlačítko pro zvednutí horní formy; uvolněním tlačítka se zvedání zastaví. Jakmile horní forma dosáhne kolíkového otvoru pevné formy, kolík pevné formy se vloží do kolíkového otvoru a zdvihací zařízení se automaticky zastaví.

• Snížení formy

• • Funkce: Ovládá spouštění dolní formy hlavního stroje.
  • Provoz: Stiskněte tlačítko, aby se spodní forma oddělila od horní formy a spadla na paletu; uvolněním tlačítka zastavíte pád. Po dopadu bude kývadlový mechanismus ve svislé poloze a jeřáb přestane pracovat.

• Horní forma zapnuta

• • Funkce: Vytáhnout horní formu zpět do horní polohy nad spodní formu.
  • Provoz: Stiskněte tlačítko jednou, horní forma se posune do horní polohy nad spodní formu a zastaví se; stroj je připraven k lisování a tváření materiálu.

• Horní forma zpět

• • Funkce: Posunout horní formu na jednu stranu hlavního stroje.
  • Provoz: Stiskněte tlačítko jednou, horní forma se posune na stranu a uvolní tak vstupní prostor spodní formy pro napájení surovým materiálem.
  •

• Vložit materiál

• • Funkce: Ovládat přívod surového materiálu do zásobníku hlavního stroje.
  • Provoz: Stiskněte tlačítko, smíšený surový materiál ze zásobníku se automaticky vysype do spodní formy; uvolněním tlačítka přívod zastavíte a množství přiváděného materiálu lze upravit podle výrobních požadavků.

• Start (vibrace)

• • Funkce: Spuštění vibračního zařízení hlavního stroje pro vibrační formování betonu.
  • Obsluha: Stiskněte tlačítko pro spuštění vibrace; vibrace se po uvolnění tlačítka nezastaví – zastavení vibrací je možné pouze stiskem tlačítka Pozastavit.
  •

• Pozastavit

• • Funkce: Náhle vypnutí hlavního stroje.
  • Obsluha: Tlačítko lze stisknout kdykoli; hlavní stroj automaticky odstoupí od napájení a zastaví všechny operace – slouží pro nouzové situace, jako je porucha stroje nebo ohrožení bezpečnosti osob.
  •

Poznámka k ovládání tlačítek

• Nesmíte současně stisknout více tlačítek, aby nedošlo k mechanické poruše způsobené nesprávným ovládáním.
• Ovládání tlačítek musí být jemné; zakázáno je buď jakékoli zabíjení nebo tahání tlačítka, aby nedošlo k jeho poškození.
• Pokud je tlačítko necitlivé nebo nefunkční, okamžitě přerušte jeho používání, odpojte napájení a prověřte nebo vyměňte tlačítko.

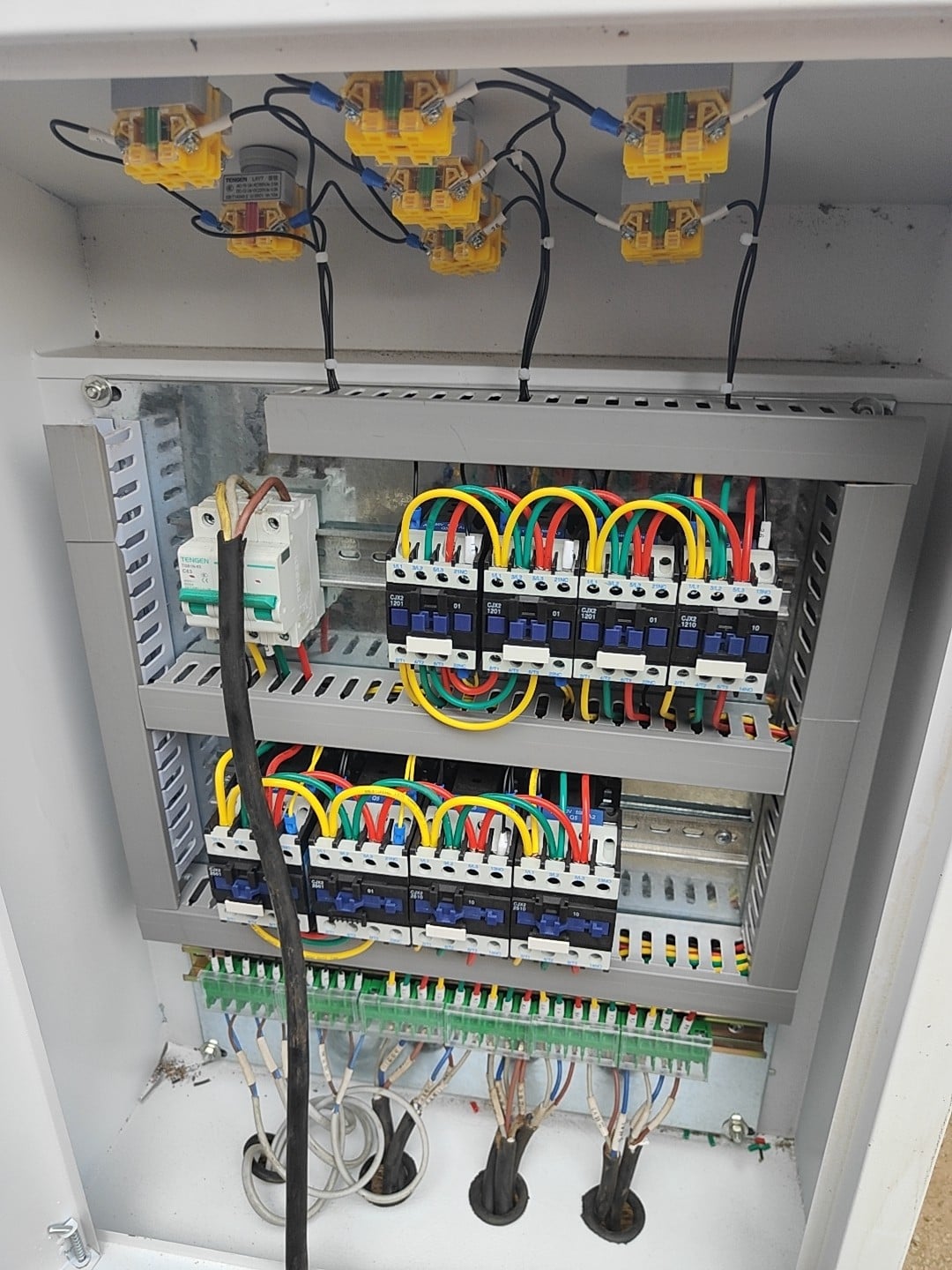

• Po dokončení operace vypněte hlavní napájení a vyčistěte tlačítkový panel, abyste zabránili vniknutí prachu a zbytků betonu do panelu a poškození elektrických součástí.
•
